Barrierefreie Schwellen mit rückstaufreier Entwässerung bis zu 6 cm Schräge durch rampenartige, stufenlose Verstellbarkeit.

Konstruktionen in Verbindung mit losen Belagsaufbauten wie Holz oder beim Einsatz von Naturstein- und keramischen Belägen; auch zum Nachrüsten bei bestehenden Terrassen und Balkonen.

Gutjahr Systemtechnik GmbH

Philipp-Reis-Str. 5-7
64404 Bickenbach/Bergstrasse

Komplettlösungen für die sichere Entwässerung, und Entkopplung von Belägen – auf Balkonen, Terrassen und Aussentreppen ebenso wie im Innenbereich und Sanitärbereich.

Herzstück seit mehr als 25 Jahren der Gutjahr Systemtechnik mit Sitz in Bickenbach/Bergstrasse sind Drainage- und Entkopplungsmatten. Passende Drainroste, Randprofile sowie Abdichtungen und Mörtelsysteme ergänzen die Produktpalette. Zusätzlich wurden Systeme für Fußbodenheizungen entwickelt.

Die Produkte von Gutjahr werden in einer Vielzahl europäischer Länder angeboten. Das Unternehmen erhielt bereits mehrere Innovationspreise und wurde 2012 als Top 100-Unternehmen ausgezeichnet.

Seit 2014 ist Gutjahr Mitglied der ARDEX Gruppe.

Informationen anfordern

Barrierefreie Schwellen, rückstaufreie Entwässerung

Die Realisierung schwellenfreier Übergänge zählt zu den kritischen Detaillösungen an Gebäuden, da die Oberkante der Abdichtung oft unterhalb des Belagsniveaus liegt.

Eine rückstaufreie Entwässerung, die anfallende Feuchtigkeit schnell aus diesem kritischen Bereich abführt, ist daher unabdingbar. Sie wird erreicht durch leistungsfähige Flächen-Drainagen in Verbindung mit geeigneten Drainrosten im Türanschlussbereich.

Das System barrierefreier Schwellen für Balkon, Terrasse und Hauseingang in Kombination mit rückstaufreier Entwässerungstechnik und höhenverstellbarem Gitterrost erlaubt die Passage von Rollstühlen, Rollatoren und Kinderwagen.

Maßgeschneiderte Drainroste und Drainagen schützen nachhaltig

Bei barrierefreiem Bauen muss der Konstruktionsaufbau von Außenbelägen über eine dauernd wirksame, hohe Drainageleistung verfügen, um einen Rückstau von Wasser im Anschlussbereich jederzeit zu vermeiden. Dies kann nur durch den Einbau speziell hierfür entwickelter Drainage-Komplettlösungen problemlos gewährleistet werden:

Verzögerungsfrei entwässernde Hochleistungsdrainagen zur Abführung des Oberflächen- und Sickerwassers:
Der geforderte Mindestwasserableitwert von 0,5 l/m.s wird von allen GUTJAHR AquaDrain® Drainagen überschritten – z.T. um das bis zu 2,4 fache.

Umfrage zeigt Handlungsbedarf an Schwellen

70 Prozent der befragten Balkon-und Terrassenbesitzer gaben an, dass es bei ihnen hohe Schwellen zwischen Innen- und Außenbereich gibt.

Bei Neubauten werden die Übergänge auf Balkon oder Terrasse inzwischen oft barrierefrei ausgeführt, weil das altersgerecht und komfortabel ist. Anders sieht es bei bestehenden Wohnungen aus. Denn die damals gültige Norm DIN 18195 forderte eine Anschlusshöhe von 15 cm, das führte zu "Stolperkanten".

Genau für diesen Einsatzbereich ist das Komplettsystem AquaDrain BF-Flex und die passenden Flächendrainagen entwickelt worden.

Das Drainrostsystem wird vor Balkon -und Terrassentüren oder vor bodentiefen Fenstern eingebaut und kann schräg - als Rampe - gesetzt werden. Dabei entspricht es den Flachdachrichtlinien und den Regeln für barrierefreies Bauen.

AquaDrain® BF-FLEX Drainrost

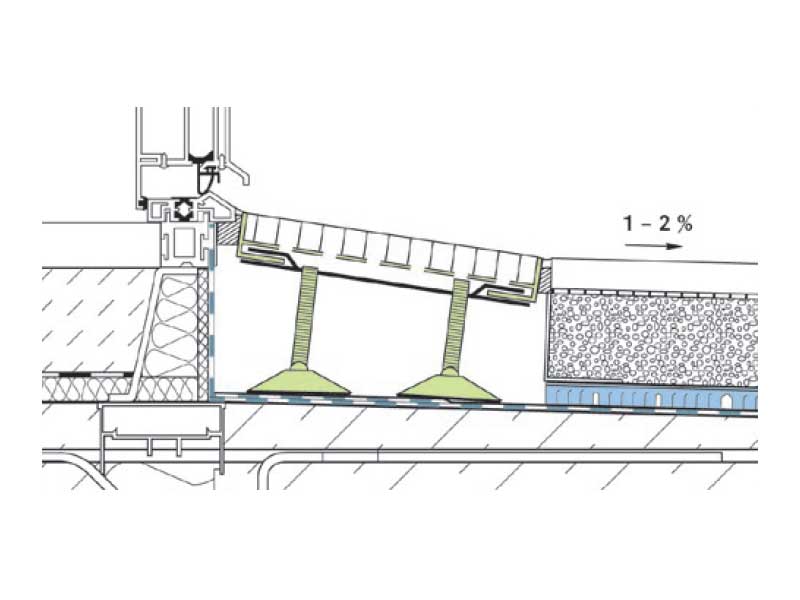

Barrierefreie Schwelle und Entwässerung mit AquaDrain® Drainrost schwellenloser Balkonübergang Schemazeichnung / Schnitt durch den Anschluss Balkontür, Drainrost, TerrassenbelagAquaDrain verstellbarer Drainage Gitterrost

Innovative Drainroste für barrierefreie Übergänge

AquaDrain® BF-FLEX Drainroste sind mit ihrer optimalen Gitterauflage, einem eingebauten Schmutzgitter und der patentierten Rampenfunktion speziell für barrierefreie Übergänge entwickelt.

Drainroste erlauben die Überwindung von bis zu 6cm Höhenunterschied, mit Schrägstellung durch rampenartige, stufenlose Verstellbarkeit der Drehfüße. Der AquaDrain® BF-FLEX kann als variabel einstellbare, rampenartige Schräge eingebaut werden, so dass die Oberkante der am Türelement angeflanschten Abdichtung nicht mehr unter der Oberkante des Belages liegt. So wird Rückstau vermieden und das Wasser läuft nicht hinter die Abdichtung.

Technische Details

Rahmenmaterial:Stahl feuerverzinkt oder Edelstahl
Auflagen:Gitter – feuerverzinkt oder Edelstahl
Schmutzgitter:integriert
Breite:150 mm und 200 mm
ablängbar:variabel ablängbar bis 400 mm (Grundeinheit) bzw. 280 mm (Anbaueinheit)
höhenverstellbar:in Abhängigkeit von Drehfuß-Höhe und Drainrost-Auflage, 80 - 125 mm / 146 200 mm (XL-Füße)

AquaDrain® HU Drainage-Komplettsystem

Schema einer barrierefreien Balkontürschwelle mit Aquadrain, Terrassenaufbau für Holzbelag

Türschwellen barrierefrei gestalten mit Holz und dem lose verlegten AquaDrain® HU Drainage-Komplettsystem

In Kombination mit AquaDrain®-Flächendrainagen ist eine rückstaufreie Entwässerung möglich. Das gilt auch für Holzbeläge.

Technische Details

Material:unverrottbarer Kunststoff (PP), hochdruckfest
Noppen:kegelförmig mit unterseitiger Lochöffnung
Spezialvlies:oberseitig aufkaschiert mit geringem Durchflusswiderstand
statische Belastbarkeit:statisch 350 kN/m² bei 20 % Stauchung, (max. zulässig) statisch 50 kN/m², bei 3 % Stauchung (Regelbelastung)

AquaDrain® EK Drainage-Komplettsystem

Schema einer barrierefreien Balkontürschwelle mit Aquadrain, Terrassenaufbau für Natursteinbelag

Türschwellen barrierefrei gestalten mit Naturstein und dem fest verlegten AquaDrain® EK Drainage-Komplettsystem

Die Flächendrainage AquaDrain®EK wurde u.a. für barrierefreie, rollstuhlgerechte Verlegung von Natursteinen im Außenbereich mit Einkornmörtel entwickelt. In Kombination mit dem AquaDrain® BF-FLEX Drainrost kann einfach und sicher ein barrierefreier Übergang gestaltet werden und die Entwässerungsleistung in Kombination mit einer Flächendrainage verdoppelt werden.

Technische Details

Material:unverrottbarer Kunststoff (PP)
Gittergewebe:aufkaschiertes Gittergewebe mit Langzeit-Tauglichkeitsnachweis
Drainmörtel:stelzt Drainmörtel ganzflächig auf
Belastbarkeit:flächig bis 2.000 kg/m2, nicht befahrbar
Plattenware:speziell für den Einsatz mit MorTec® DRAIN Drainmörtel-System
Abmessungen:8 mm Dicke, 16 mm Höhe, Rolle 1 m x 10 m
